Hydraulisches Absperrventil am Wasserturbineneinlass

Die gesamte Ausstattung dieses hydraulischen Absperrventils für den Wasserturbineneinlass umfasst ein vorgeschaltetes Verlängerungsrohr, ein hydraulisches Absperrventil für den Wassereinlass, einen Wassereinlassventil-Expander, ein nachgeschaltetes Verlängerungsrohr, ein Bypass-Rohr, ein Bypass-Rohr-Steuerventil, ein Bypass-Rohr-Wartungsventil, ein Luftventil usw. Ideal Ausrüstung zum Abtrennen oder Verbinden von Medien in Rohrleitungssystemen in Wasserkraftwerken.

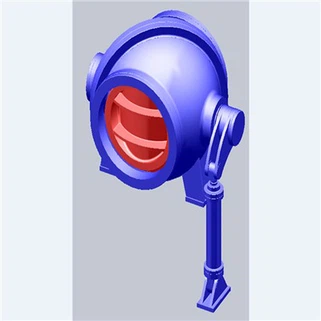

Funktion des hydraulischen Kugelhahns am Einlass der Wasserturbine

1. Wenn die hydraulische Turbineneinheit einen Unfall hat, schließt das Notwasser das hydraulische Absperrventil am Wassereinlass, um die Sicherheit der Einheit zu schützen.

2. Wenn in einem Wasserkraftwerk mit mehreren Maschinen und einem Rohr eine Einheit nicht repariert werden kann, können die Wartungsarbeiten durch Schließen der hydraulischen Absperrklappe am Wassereinlass vor der Einheit durchgeführt werden, ohne den normalen Betrieb anderer Einheiten zu beeinträchtigen.

3. Wenn das Gerät längere Zeit ausgeschaltet ist, schließen Sie das hydraulische Absperrventil am Wassereinlass, wodurch die Peristaltik des Geräts verringert und die Startzeit verkürzt werden kann.

Merkmale

1. Der Ventilkörper und das Ventil werden durch Gießen und Schweißen geformt. Die Außenseite des Ventilkörpers weist eine T-förmige verstärkte Struktur auf, und die hydraulische Absperrklappe am Wasserturbineneinlass verfügt über eine Doppelplattenrahmenstruktur oder eine stromlinienförmige Struktur, die eine hohe Festigkeit und gute Steifigkeit aufweist. Die Wassereinlass- und -auslassteile sind mit Strömungsumleitung oder Stromlinie ausgelegt und die hydraulischen Eigenschaften sind gut. Der Strömungswiderstandskoeffizient der hydraulischen Absperrklappe am Wassereinlass beträgt weniger als 0,2;

2. Die weiche Gummidichtung verfügt über eine doppelte exzentrische Struktur, und die harte Metalldichtung verfügt über eine elastische Ganzmetalldichtungsstruktur, die die hydraulischen Selbstschließeigenschaften der hydraulischen Absperrklappe voll ausnutzt, um die Zuverlässigkeit des Ventilschließens sicherzustellen jeder Arbeitszustand;

3. Die Fluidenergie des Akkumulators oder die potentielle Energie des schweren Hammers treibt den Servomotor der hydraulischen Absperrklappe an, um die hydraulische Absperrklappe zu öffnen oder zu schließen; Die Druckhalteleistung des Hydrauliksystems ist gut und das Ventil wird gemäß dem voreingestellten Programm geöffnet oder geschlossen. Der gesamte Prozess des Ventils ist steuerbar (das Hydrauliksystem kann mit verschiedenen Druckniveaus ausgelegt werden, die der Benutzer auswählen kann).

Produktspezifikation

Anwendung

Das hydraulische Steuerventil ist das am häufigsten verwendete Einlassventil für Wasserturbinen und eignet sich für den Einbau in die Druckrohrleitung vor der Turbine. Anwendungsbranche: Wasserschutz, Elektrizität usw.
